Trillingsmeetsysteem met triltafel, eindversterker, koelventilator en besturingssysteem voor het testen van producten die voldoen aan IEC60068-2-27 200

Trillingsmeetsysteem met triltafel, eindversterker, koelventilator en besturingssysteem voor het testen van producten die voldoen aan IEC60068-2-27 200
Trillingsmeetsysteem met triltafel, eindversterker, koelventilator en besturingssysteem voor het testen van producten die voldoen aan IEC60068-2-27 200 Trillingsmeetsysteem met triltafel, eindversterker, koelventilator en besturingssysteem voor het testen van producten die voldoen aan IEC60068-2-27 200 Trillingsmeetsysteem met triltafel, eindversterker, koelventilator en besturingssysteem voor het testen van producten die voldoen aan IEC60068-2-27 200

Grote Afbeelding :  Trillingsmeetsysteem met triltafel, eindversterker, koelventilator en besturingssysteem voor het testen van producten die voldoen aan IEC60068-2-27 200

Productdetails:
Plaats van herkomst: China
Merknaam: LABTONE
Certificering: CE,ISO
Modelnummer: EV222
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1set
Verpakking Details: Internationale houten behuizing
Levertijd: 45 werkdagen
Contact

Trillingsmeetsysteem met triltafel, eindversterker, koelventilator en besturingssysteem voor het testen van producten die voldoen aan IEC60068-2-27 200

beschrijving
sinus: 2400kg.f (24kN) Willekeurige kracht: 2200kg.f (22kN)
Schok Froce: 4400kg.f (44kN) Verplaatsing: 51 mm
Maximale versnelling: 100 g Laadvermogen: 400 kg
Max.Velocity: 2,0 m/s Naam: Elektrodynamisch trillingsschakersysteem van 22 kN conform IEC60068-2-27:2008
Markeren:

trillingsmeetsysteem met triltafel

,

trillingsmeetsysteem met koelventilator

,

trillingsmeetsysteem voor IEC60068-2-27

22kN Elektrodynamisch Trillingsschuddersysteem Conform IEC60068-2-27:2008





Principeblokschema van Apparatuur

Een trillingstest systeem bestaat uit vier hoofdonderdelen (weergegeven in figuur A-1):

  • Schudder
  • Vermogensversterker
  • Koelventilator
  • Meet- en controlesysteem
    • Versnellingsmeters en kabels
    • Laadversterker, afhankelijk van het type versnellingsmeters.
    • Controlesysteem, soms inclusief DATA-analyse software

Apparatuurconfiguratie



Item Configuratie Aantal
1) Trillingsschudder
  A20S34 schudder (inclusief pneumatische centreerregelaar) 1 set
  B752S ventilator (inclusief geluiddemper en kanaal) 1 set
  Head Expander VT80CM 1 set
  Horizontale glijtafel HG80M 1 set
2) Vermogensversterker
  LA20K Vermogensversterker (inclusief veldvoeding) 1 set
3)

Trillingsregelaar-Vcs-02

(Inclusief hardware en besturingsfuncties Programma software CDS


  Versnellingsmeter (Inclusief lengte 7m ruisarme BNC-M5 kabel) 2 set
  Computer(Inclusief toetsenbord, muis en monitor) 0 set
4)

Documentatie

Gebruikershandleiding, paklijst

 1 set
5) Accessoires
  Onderhoudsgereedschap 1 set
  Standaard reserveonderdelen 1 set




Specificatie



Schudderspecificaties
Piek Sine (Pk) 2400Kg.f piek (24KN)
Willekeurig (RMS) 2200Kg.f rms (22KN) @ISO5344
Schok (Pk) 4400Kg.f piek (44KN) @6ms
Bruikbare frequentie DC～3000Hz
Maximale verplaatsing (p-p) 51mm (2 inch)
Max. snelheid 2m/s
Max. versnelling Sine:100g (980 m/s2)；Willekeurig: 60g (588 m/s2)
Verticale belasting ondersteuning 400 kg

Lichaamsophanging natuurlijk

Frequentie (Stuwkrachtas)

 Minder dan 2,5 Hz
Ankerdiameter Ф340 mm
Ankergewicht Ongeveer 24kg

Fundamentele resonantie

Frequentie (Blote tafel)

 2.600 Hz (nom.) +/- 5%

Belasting bevestiging

Punten (Standaard)

 21 roestvrijstalen M10 inzetstukken
Zwerf fluxdichtheid ＜10gauss
Toegestane gedeeltelijke kracht 500.N.M
Schudder afmetingen 1190mmL×860mmD×1060mmH
Vermogensversterker specificatiesLA20K
Nominaal uitgangsvermogen 22KVA
Signaal-ruisverhouding Groter dan 65 dB
Versterker efficiëntie Groter dan 90%
Totale afmetingen versterker 650mmL×920mmD×1780mmH

Belangrijkste kenmerken


1) Robuust veersysteem en lineaire bewegingsgeleiding, sterke draagkracht, goede geleidingsfuncties, hoge stabiliteit.
2) Belastingsmidden airbag met hoge statische stijfheid en lage dynamische stijfheid, sterke draagkracht, perfecte prestaties op amplitudevariatie.
3) Hoog rendement D-klasse vermogensschakeling, 3-sigma piek stroom, laag stroomverbruik en minimale harmonische     vervorming.
4) Snelle zelfdiagnose met veiligheidsvergrendeling, hoge veiligheidsbetrouwbaarheid
5) Airbag schokisolatie-inrichting voor trillingsplatform zonder de noodzaak van een extra fundering, perfecte reproductie van trillingsgolf en vermindering van trillingstransmissie
6) Horizontale en verticale uitbreidingsplatforms voor verschillende toepassingen
7) Eenvoudige bediening van de controller


Klantenservice

Voorverkoop:

  • Technische consultatie: testmethode, laboratoriumplanning en suggestie.
  • Apparatuurselectie: selectieschema, FAQ.
  • Producttestschema.


In-Sales:

  • Klantcommunicatie en voortgangsrapport.
  • Begeleiding voor pre-installatie voorbereiding, inbedrijfstelling van apparatuur en testrun.
  • Kalibratie (wanneer verificatie door derden vereist is).


After-Sales:

  • Technische training: bediening van apparatuur, dagelijks onderhoud, veelvoorkomende foutdiagnose en probleemoplossing.
  • Geplande service ter plaatse: Detectie van problemen zo snel mogelijk om apparatuur en antropogene gevaren te elimineren. Dit is om een ​​langdurige en stabiele werking van de apparatuur te garanderen, evenals de levering van de nieuwste technische informatie.
  • Technische ondersteuning: speciale betaalde diensten worden geleverd op basis van de behoeften van de klant.


Detailafbeeldingen:

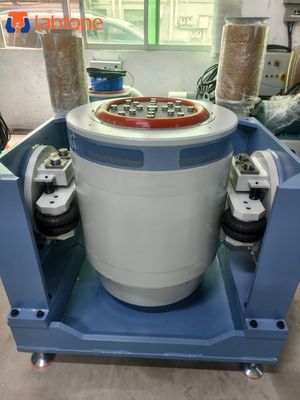

Trillingsmeetsysteem met triltafel, eindversterker, koelventilator en besturingssysteem voor het testen van producten die voldoen aan IEC60068-2-27 200 0

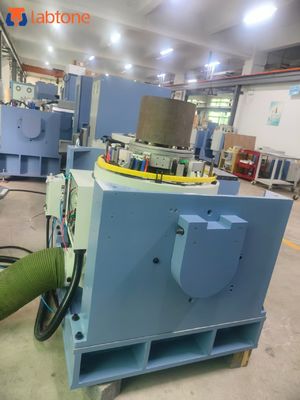

Trillingsmeetsysteem met triltafel, eindversterker, koelventilator en besturingssysteem voor het testen van producten die voldoen aan IEC60068-2-27 200 1
