Elektrodynamisch trilshakersysteem voor autotests NISSAN 28400NDS00
Dit elektrodynamische trilshakersysteem is ontworpen voor autotestoepassingen, specifiek voor de eisen van NISSAN 28400NDS00. Het systeem simuleert verschillende omgevingsvibraties die optreden tijdens transport, installatie en productgebruik om de duurzaamheid van het product onder trillingsomstandigheden te bepalen.
Overzicht Trillingstesten
Trillingstesten evalueren de veerkracht van producten tegen omgevingsvibraties via twee primaire modi:
- Sinusvormige trilling: Simuleert rotatie, pulsatie en volatiliteit in voertuigen, vliegtuigen en schepen. Gebruikt voor resonantiefrequentieanalyse en structurele validatie door frequentieveeg- en vastfrequentietesten.
- Willekeurige trilling: Evalueert de algehele structurele seismische sterkte en de duurzaamheid van de transportomgeving in verpakte toestand.
VG5000-100 Shaker Specificaties
| Parameter | Specificatie |
|---|
| Piek Sine (Pk) | 5000Kg.f piek (50KN) |
| Willekeurig (RMS) | 5000Kg.f r.ms (50KN) ISO5344 |
| Schok (Pk) | 10000Kg.f piek (100KN) @6ms |
| Bruikbare Frequentie | 1～2500Hz |
| Maximale Verplaatsing (p-p) | 100mm (4 inch) intermitterend, 76mm (3inch) continu |
| Max. snelheid | 2m/s |
| Max. versnelling | Sine:100g (980 m/s2), Willekeurig 62g(600 m/s2) |
| Verticale Belasting Ondersteuning | 500 kg |
| Natuurlijke Frequentie van de Behuizingsophanging (Stuwkrachtas) | Minder dan 2,5 Hz |
| Ankerdiameter | Ф440 mm |
| Ankergewicht | 59kg |
| Fundamentele Resonantiefrequentie (Blote tafel) | 2.400 Hz (nom.) +/- 5% |
| Bevestigingspunten voor Belasting (Standaard) | 16 roestvrijstalen M10-inzetstukken |
| Zwerf Fluxdichtheid | ＜10 gauss |
| Shaker afmetingen | 1670mmL×1150mmD×1300mmH |
| Gewicht van de Shaker | Ongeveer 4600Kg |
| Vereiste Perslucht | 0,6 Mpa |
LA503L Vermogensversterker Specificaties
| Parameter | Specificatie |
|---|
| Nominale Uitgangscapaciteit | 50KVA(120V rms / 420A rms) |
| Signaal-ruisverhouding | Groter dan 65 dB |
| Versterker Efficiëntie | Groter dan 90% |
| Algemene Afmetingen Versterker | 650mmL x 920mmD x 2100mmH |
| Gewicht van de Versterker | Ongeveer 560Kg |
| Vergrendelingsbeveiliging | Ingangs Over/Onderspanning, Logische Fout, Uitgang Overspanning/Stroom, Besturingsvermogen, Extern, Shaker Oliedruk, Module O/T, Shaker Temp, Shaker Verplaatsing |
VCS5X-2 Shaker Controller Specificaties
Hardware: 2 Analoge Ingangskanalen, 1 Aandrijfkanaal, 102,4 kHz Bemonsteringsfrequentie, 40kHz Frequentiebereik, >120dB Dynamisch bereik, 24-bits ADC/DAC, Gecentraliseerde 32-bits zwevende-komma DSP-verwerking en ruisarm ontwerp, >90 dB Willekeurig besturingsdynamisch bereik, Windows O/S GUI en Ethernet-connectiviteit, -20~60℃ Werktemperatuur, Ventilatorloze structuur om achtergrondruis te verminderen.
Software: Basis Willekeurig, Swept Sine, Klassieke Schok
PC-configuratie: ACER PC (i3-3.6GHz CPU, 8GB RAM, 1TB HDD, 1000Mbps Ethernet-poort, 4 USB-poorten) met Microsoft Windows 10/8 OS. Microsoft Word/Excel en Adobe Acrobat aanbevolen voor het bewerken van testrapporten.
Besturingsversnellingsmeters: Lab-24110 Hoge gevoeligheid Laadversnellingsmeter, 10M PVC M5 coaxiale stekker naar BNC-stekker ruisarme kabel, 1-5kHz bereik, 30pC/g gevoeligheid, M5 zijconnector, Grondisolatie, -40℃ tot 160℃ bedrijfstemperatuur.
Aanvullende Systeemmodellen
| Model |
EV203 |
EV207 |
EV210 |
EV220 |
| Trillingsgenerator | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Frequentie(Hz) | 2-4500 | 2-3000 | 2-3000 | 2-2500 |
| Max. Exiterende Kracht(kg.f) | 300 | 700 | 1000 | 2000 |
| Max. Verplaatsing (mm p-p) | 38 | 50 | 50 | 50 |
| Max. Versnelling(g) | 100 | 100 | 100 | 100 |
| Max. Snelheid(cm/s) | 120 | 200 | 200 | 200 |
| Payload(kg) | 120 | 200 | 300 | 400 |
| Ankermassa(kg) | 3 | 6 | 10 | 20 |
| Ankerdiameter(mm) | φ150 | φ200 | φ240 | φ320 |
| Koelmethode | Geforceerde Luchtkoeling |
| Gewicht Trillingsgenerator(kg) | 460 | 920 | 1100 | 1600 |
| Afmeting Trillingsgenerator L*B*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Vermogensversterker | Amp3k | Amp6k | Amp12k | Amp22k |
| Koelmethode | Geforceerde Luchtkoeling |
| Gewicht Vermogensversterker(kg) | 250 | 320 | 350 | 500 |
| Afmeting Vermogensversterker L*B*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Nutsvoorzieningen | 3-fase AC380V ±10% 50Hz |
| Totale Capaciteit(KW) | 9 | 20 | 25 | 35 |
Naleving van Normen
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS
Toepasselijke Industrieën
Automotive elektronische apparaten, Motormeter-assemblages, Auto-opslagbatterijen, Automotive elektrische apparatuur, Automotive motoren, Wateroplosbare diëlektrische batterijen, Veiligheidskleppen, Auto airconditioningcompressoren
Belangrijkste Kenmerken
- Dubbele magnetische circuitstructuur zorgt voor een hoge magnetische veldintensiteit en verminderde fluxlekkage
- Speciale demagnetisatiestructuur vermindert fluxlekkage tot onder 1 mt
- U-type veer, rollen en lineair lager voor sterke weerstand tegen afbuigende belasting
- Luchtveertrillingsisolatie voor stabiele werking met zware belastingen - geen speciale fundering vereist
- Uitgebreide beveiligingsapparaten voor oververhitting, overbelasting, overstroom, overspanning en oververplaatsing
- Elektrische netwerkbeveiliging voor overspanning, onderspanning en faseverlies
- In staat om sinus-, willekeurige en impact-omgevingstests uit te voeren
- Systeem vereist spanningsschommeling ≤±10% en aardingsweerstand ≤4Ω
- Hoog betrouwbaarheidsontwerp geschikt voor langdurig gebruik
Onze Diensten
| Pre-sales Service |
Technisch Advies: Testmethoden, laboratoriumplanning en advies
Apparatuurselectie: Type-selectieschema's, FAQ
Producttestschema's
|
| Verkoopservice |
Communicatie met klanten en voortgangsupdates
Pre-installatiebegeleiding, apparatuurvoorbereiding, debuggen en inbedrijfstelling
Samenwerking met verificatiemetingen van derden
|
| After-sales Service |
Kwaliteitsgarantieperiode van één jaar met levenslang onderhoud
Technische begeleiding en ondersteuning
Reactietijd van 2 uur voor serviceoproepen
Accepteer OEM, ontwerpdiensten en opties voor koperslabels
|

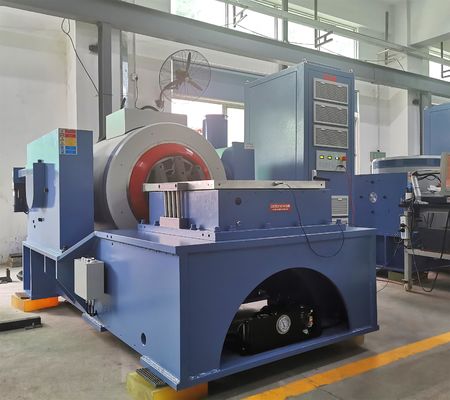

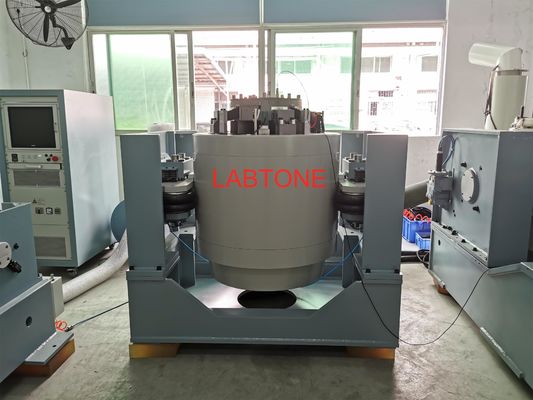

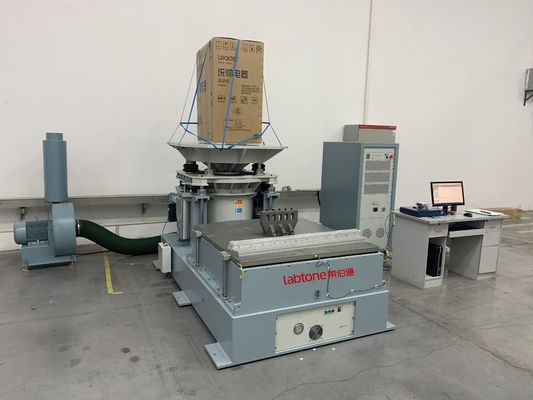

Productafbeeldingen
