3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie

3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie
3 Axis Vibration Test Systems Shaker Table For Automotive Parts Road Simulation
3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie 3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie 3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie 3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie

Grote Afbeelding :  3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie

Productdetails:
Plaats van herkomst: China
Merknaam: LABTONE
Certificering: CE, ISO
Modelnummer: EV101
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: onderhandelbaar
Verpakking Details: Triplexgeval met Vacuümverpakking
Levertijd: 45 werkdagen
Betalingscondities: T/T
Levering vermogen: 15 sets per maand
Contact

3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie

beschrijving
Rated Sine Force:: 3 KN Power Amplifier:: Vermogensversterker:
Armature Mass:: 3 kg Maximale snelheid:: 120 cm/s
Hulplast:: 120 kg stroomvoorziening:: AC 380V 50Hz
Hoogtepunten:: verpakkingstestapparatuur, trillingslaboratoriumapparatuur
Markeren:

Vibratie-testsystemen voor auto-onderdelen

,

Vibratie-testsystemen voor 3 assen

,

Vibratieproefsystemen voor shaker tafels

Inleiding



Trillingstests zijn een proces waarbij een onderdeel of apparaat wordt bekrachtigd of geschokt om de reactie ervan in een reële omgeving te observeren. Trillingstests worden veel toegepast in vele gebieden, variërend van printplaten, vliegtuigen, schepen, raketten, raketten, auto's, huishoudelijke apparaten en andere industriële producten.



Labtone kan u het volledige trillings- en testvoorstel aanbieden en u de kwaliteitscertificaten van producten verstrekken volgens nationale en internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM-normen.



Technische parameters voor EV203



Parameters van VG300-40 elektrodynamisch shaker
Max. sinusvormige opwekkingskracht 300 kgf piek (3 KN)
Max. willekeurige opwekkingskracht 300 kgf r.ms (3 KN)
Max. schokopwekkingskracht 600 kgf piek (6 KN)
Frequentiebereik 2～2500Hz
Max. verplaatsing 38 mm p-p
Max. snelheid 1,8 m/s
Max. versnelling 100G (980 m/s2)
Max. belasting (sinus) F=M.A
5G (49 m/s2) 10G (98 m/s2) 20G (196 m/s2) 30G (294 m/s2)
57kg 27kg 12kg 7kg
Effectieve belasting 120 kg
Trillingsisolatiefrequentie 2,5 Hz
Diameter van anker Ф150 mm
Massa van anker 3 kg
Tafelschroef 13×M8
Fluxlekkage ＜10gauss
Toelaatbaar excentrisch moment 300 N.m
Shaker afmetingen 800×565×670 mm
Gewicht Ongeveer 480 kg
Amp3K digitale schakelende eindversterker
Uitgangsvermogen 4KVA
Uitgangsspanning 100V
Uitgangsstroom 30A
Versterkerrendement ≥90%
Schakelfrequentie 116KHz
Signaal-ruisverhouding ≥65dB
Ruis ≤70dB
Versterker afmeting 880 ×590 ×1125 mm
Servo-beschermingssysteem
Functies: Temperatuur, luchtdruk, oververplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, besturingsvoeding, logische storing, faseverlies ingang, etc.
Digitale trillingsregelaar
Hardware configuratie: 2-kanaals ingang, 1-kanaals uitgang
Besturingscomputer 1 set





Kenmerken:

  • Sterkte van het veersysteem en lineaire bewegingsgeleiding, sterk draagvermogen, goede geleidingsfuncties, hoge stabiliteit.
  • Perfecte prestaties op amplitudevariatie.
  • Hoog rendement op D-klasse stroomconversie, 3 - Sigma piek stroom, zorgen voor de optimalisatie van het stroomverbruik en minimale harmonische vervorming.
  • Snelle zelftestdiagnostiek en kettingbescherming, hoge veiligheid en betrouwbaarheid
  • Luchtgaszak isolatie dempingsapparaat realiseert de trillingstafel zonder speciale fundering. Perfecte weergave van trillingsgolfvorm en de vermindering van trillingsoverdracht
  • Verschillende toepassingen op de verticale en horizontale tafels.
  • Eenvoudige bediening voor de controller.



Werkingsprincipe:



3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie 0





Specificaties: EV203-EV220



Model EV203 EV206 EV210 EV220
Trillingsgenerator VG300/40 VG300/50 VG1000/50 VG2000/50
Frequentie (Hz) 2-2500 2-3000 2-3000 2-2500
Max. opwekkingskracht (kgf) 300 600 1000 2000
Max. verplaatsing (mmp-p) 38 50 50 50
Max. versnelling (g) 100 100 100 100
Max. snelheid (cm/s) 120 200 200 200
Payload (kg) 120 200 300 400
Ankermassa (kg) 3 6 10 20
Ankerdiameter (mm) φ150 φ200 φ240 φ320
Koelmethode Geforceerde luchtkoeling
Gewicht trillingsgenerator (kg) 460 920 1100 1600
Afmeting trillingsgenerator L*B*H (MM) 750*555*670 800*600*710 845*685*840 1200*870*1100
Eindversterker Amp3k Amp6k Amp12k Amp22k
Koelmethode Geforceerde luchtkoeling
Gewicht eindversterker (kg) 250 320 350 500
Afmeting eindversterker L*B*H (MM) 800*550*1250 800*550*1250 800*550*1520 800*550*1520
Nutsbedrijf
Vereisten		 3-fase AC380V ±10% 50Hz
Totaalvermogen (KW) 9 20 25 35





Klantenservice



Voorverkoop:

  • Technisch overleg: testmethode, laboratoriumplanning en suggestie.
  • Apparatuurselectie: selectieschema, FAQ.
  • Producttestschema.

In-verkoop:

  • Klantcommunicatie en voortgangsrapport.
  • Begeleiding voor pre-installatievoorbereiding, inbedrijfstelling van apparatuur en testrun.
  • Kalibratie (wanneer verificatie door derden vereist is).

After-sales:

  • Technische training: bediening van apparatuur, dagelijks onderhoud, diagnose en probleemoplossing van veelvoorkomende storingen.
  • Geplande service ter plaatse: detectie van problemen zo snel mogelijk om apparatuur en antropogene gevaren te elimineren. Dit is om een ​​langdurige en stabiele werking van de apparatuur te garanderen, evenals de levering van de nieuwste technische informatie.
  • Technische ondersteuning: speciale betaalde diensten worden geleverd op basis van de behoeften van de klant.

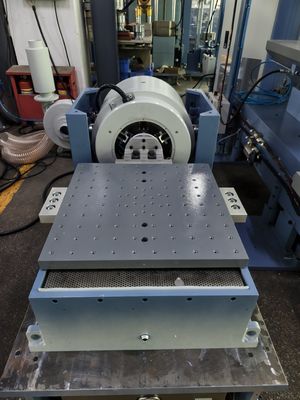

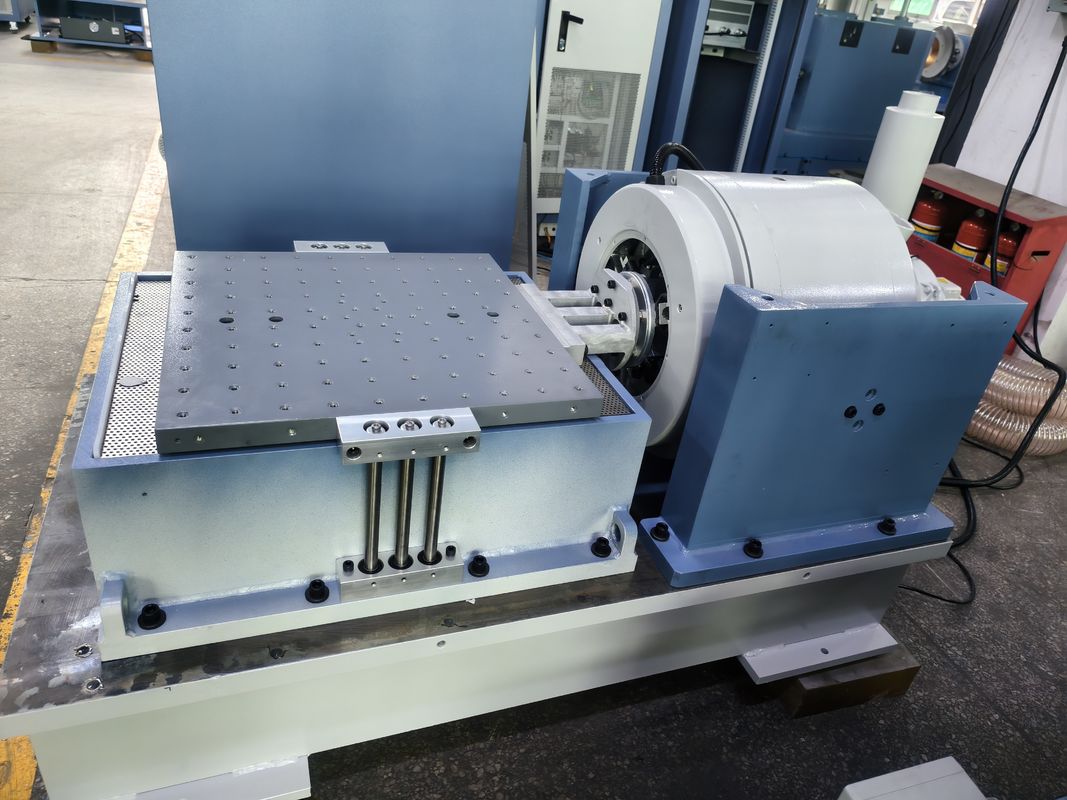

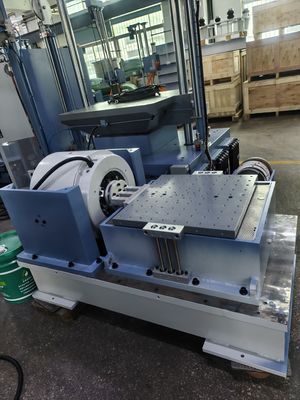

Gedetailleerde afbeeldingen:



3 Assen trillingstestsystemen Schaketafel voor autodeeltjes wegsimulatie 1





label:

De trillings Testende Diensten,

Het Systeem van de trillingsschudbeker,

trillingen testapparatuur
