10-50Hz Verticale Mechanische Triltafel voor Simulatie van Verpakkingstransport
Principes Introductie
Mechanische vibratietestmachine is van toepassing op elektronische producten, componenten, modules, mechanische
en elektrische producten, instrumenten en meters en andere transportvibratiesimulatietests. Het
voldoet aan de normen van GB, UL, IEC vibratietests en betrouwbaarheidstests.
Onze mechanische vibratietafel heeft drie testfuncties, namelijk vibratietest onder bepaalde
frequentie, frequentieveegtest en meerfasige willekeurige test. Deze drie testfuncties stellen
gebruikers in staat om verschillende tests uit te voeren op hun producten, zoals vibratiefunctietest, vibratie-uithoudingsvermogen
test, verpakkingstransporttest, resonantiezoeking, resonantieverblijf, spanningsscreening en vermoeidheid
test.
Kenmerken
1, Gebruik van centrifugale excitatiemethode, laag mechanisch geluid.
2, Gebruik van synchrone omgekeerde beweging, uitstekende tafelgelijkmatigheid.
3, Traploze amplitude-aanpassing, voldoen aan verschillende producttestvereisten.
4, Gebruiksvriendelijke bedieningsinterface.
5, Vastgezet met schokabsorptiezakken zonder speciale fundering.
Specificaties
| Model |
RV8000 |
| Tafelafmetingen (L×B) |
1000 x 800mm |
| Frequentiebereik (Hz) |
10--60 Hz |
| Verplaatsing (mmp-p) |
0—2.6 p～p |
| Acc. Bereik |
0--11 G |
| Max. Payload (kg) |
300 kg |
| Golfvorm |
Sinuspuls |
| Trillingsrichting |
Verticaal |
| Voeding |
AC 380V /50Hz |
| Machine Afmeting |
1000*800*655mm |
| Machine Gewicht |
500kg |
Voorzorgsmaatregelen
1. Enkelfasig AC 380V ±10%(50Hz) voeding wordt gebruikt voor de vibratietestertafel.
2. Afstelling van de excentrieke blok: De excentrieke blokken voor de machine zijn van het ontwerp van vier
groepen (acht excentrieke blokken, 2 blokken vormen een groep). De excentrieke blokken op twee assen zijn in
omgekeerde en synchrone rotatie. Om de tafel gelijkmatig te laten trillen zonder te schudden, moeten de
inbegrepen hoeken van de excentrieke blokken hetzelfde zijn en zich op een relatieve positie bevinden. Een groep
excentriek blok kan worden gedraaid om de openingsrichting naar links horizontaal te richten, en de
andere groep moet in de horizontale rechterrichting staan.
3. De bevestigingsbouten van de excentrieke blokken moeten correct worden vastgezet om te voorkomen dat de schroefdraad door kracht wegglijdt.
4. Tijdens de afstelling van de excentrieke blokken moet de machine in de stopstand staan, en het is beter om de stroomtoevoer van de machine uit te schakelen (in plaats van de computer). De voor- en achterpanelen van de
excentrieke blokken moeten worden vastgezet voor de werking.
5. Wanneer u onregelmatig geluid hoort of de machine ernstig onregelmatig schudt, is het noodzakelijk om
de machine uit te schakelen en de machine onmiddellijk te controleren of de leverancier op de hoogte te stellen.
6. Alle bouten aan de bovenkant van de vibratietafel (boven de dempingsveer) kunnen niet linksom worden losgedraaid
om schade aan de machine te voorkomen.
7. De voedingen voor de machine en de computer moeten worden uitgeschakeld wanneer de vibratietafel niet
in gebruik is.

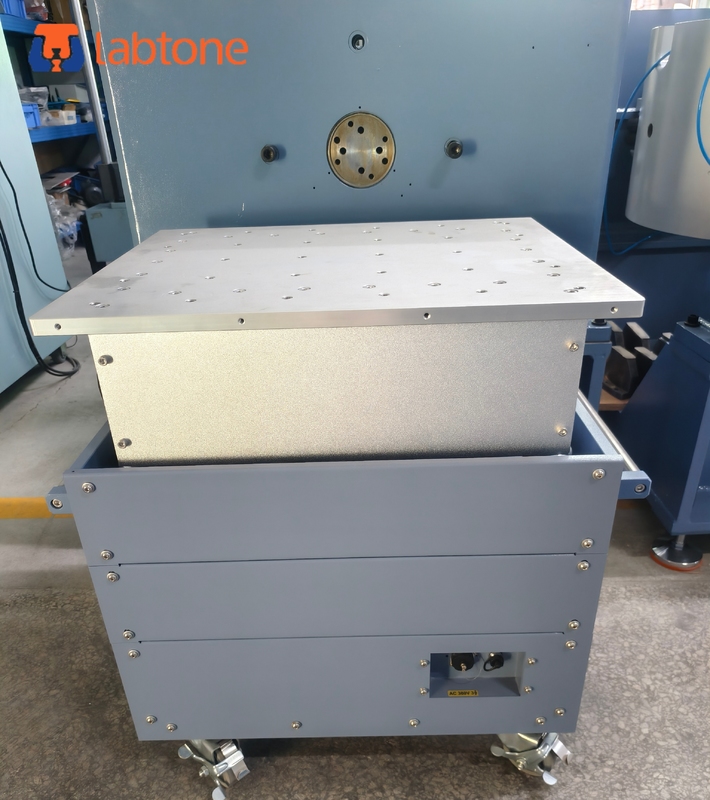

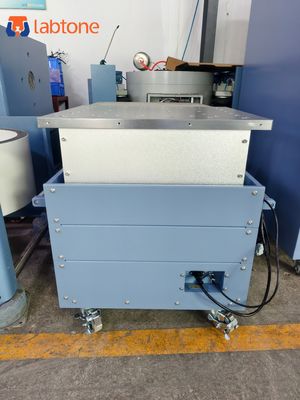

Gedetailleerde Afbeelding:
