Productdetails:
|
| Sinuskracht: | 5000kg.f (50kN) | Willekeurige kracht: | 5000kg.f (50kN) |
|---|---|---|---|
| Schok Froce: | 10000kg.f (100kN) | Verplaatsing: | 100 mm |
| Maximum versnelling: | 71g | Nuttige lading: | 1000kg |
| Max.Velocity: | 2.5 m/s | ||
| Markeren: | Schudbeker het Testen Apparaat,Industriële Schudbekerlijst |
||

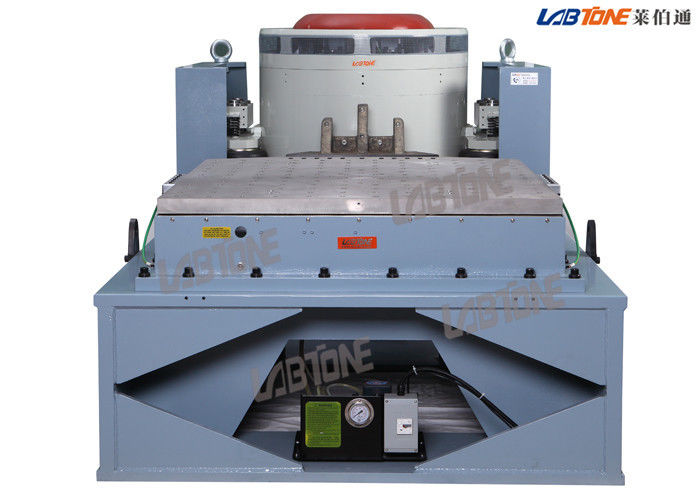

50kN Machine van de de Trillingstest van de kracht de Eleltrodynamische Schudbeker voor Trillingsschok het Testen
Producttoepassing
De trillingstest is een proces om één of ander deel of apparaat op te wekken of te schokken om zijn reactie in echt milieu waar te nemen. De trillingstest wordt wijd toegepast op vele gebieden, die zich van kringsraad, vliegtuig, schip, raket, raket, auto, huishoudapparaat en andere industrieproducten uitstrekken.
Labtone kan u de gehele trilling en het testende voorstel aanbieden, en u voorzien van de kwaliteitscertificaten van producten volgens nationale en internationale normen, met inbegrip van de normen van GB, van GJB, van UL, van JIS, van DIN, van ISO, van BS, van mil, van CEI en ASTM-.
De Formule van de typeselectie van Vibrator en Structureel Diagram van trillingsschudbeker
① beproevingsomstandigheden door uw bedrijf worden verstrekt dat;
② testtypes: sinusbereik; willekeurig;
③ weergavekarakteristiekwaaier: 2 aan 3000Hz
④ formule: A (g) = (2πf) 2Dcm/980≒A=0.002DmmF2 D=A/0.002F2
F=M (kg) ×A (g)
Specificatie:
|
Model
|
EV340
|
EV350
|
EV420
|
EV430
|
EV440
|
EV450
|
|
Trillingsgenerator
|
VG4000/76
|
VG5000/76
|
VG2000/100
|
VG3000/100
|
VG4000/100
|
VG5000/100
|
|
Frequentie
(Herz)
|
2-2500
|
2-2500
|
2-3000
|
2-2500
|
2-2500
|
2-2500
|
|
Maximum het Weggaan Kracht (kg.f)
|
4000
|
5000
|
2000
|
3200
|
4000
|
5000
|
|
Max. Verplaatsing (mmp-p)
|
76
|
76
|
100
|
100
|
100
|
100
|
|
Max. Versnelling
(G)
|
80
|
100
|
90
|
71
|
66
|
71
|
|
Max. Snelheid (cm/s)
|
200
|
200
|
200
|
250
|
250
|
250
|
|
Nuttige lading (kg)
|
1000
|
1000
|
500
|
500
|
800
|
1000
|
|
Ankermassa (kg)
|
50
|
50
|
23
|
45
|
60
|
70
|
|
Ankerdiameter
(mm)
|
φ440
|
φ440
|
φ320
|
φ400
|
φ445
|
φ445
|
|
Het koelen Methode
|
Gedwongen - Luchtkoeling
|
460
|
720
|
920
|
1100
|
1600
|
|
Het Gewicht van de trillingsgenerator (kg)
|
2000
|
2500
|
3500
|
3800
|
2000
|
3000
|
|
De Afmeting L*W*H van de trillingsgenerator (MM.)
|
1400*900*1100
|
1400*980*1100
|
1600*1120*1340
|
1600*1120*1340
|
850*1000*1100
|
1100*1300*1440
|
|
Machtsversterker
|
Amp35k
|
Amp50k
|
Amp60k
|
Amp70k
|
Amp30k
|
Amp45k
|
|
Het koelen Methode
|
Gedwongen - Luchtkoeling
|
|||||
1) Ruw opschortingssysteem en het lineaire motie leiden, sterk laadvermogen, goede leidende functies, hoge stabiliteit.
2) Het luchtkussen van het ladingscentrum met hoge statische stijfheid en lage dynamische stijfheid, sterk laadvermogen, perfecte prestaties op omvangvariatie.
3) De omschakeling van de de klassenmacht van hoog rendementd, 3 sigma piekstroom, lage machtsconsumptie en minimum harmonische vervorming.
4) Snelle zelfdiagnose met veiligheidskoppeling, hoge veiligheidsbetrouwbaarheid
5) De isolatieapparaat van de luchtkussenschok voor trillingsplatform zonder de behoefte aan extra stichting, perfecte reproductie van trillingsgolf en vermindering van trillingsoverbrenging
6) Horizontale en verticale uitbreidingsplatforms voor verschillende toepassingen
7) Eenvoudige controlemechanismeverrichting
* Technisch overleg: testmethode, laboratorium planning en suggestie.
* Materiaalselectie: selectieregeling, FAQ.
* Bekijk onze Fabriek.
* Opleidend hoe te om de machine te installeren, die opleiden hoe te de machine te gebruiken.
* Ingenieurs beschikbaar aan de dienstmachines overzee.
