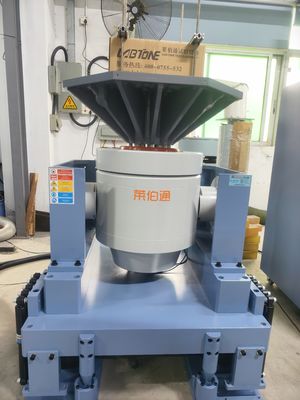

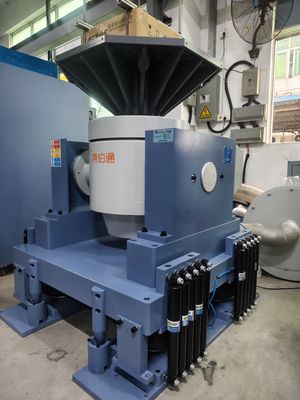

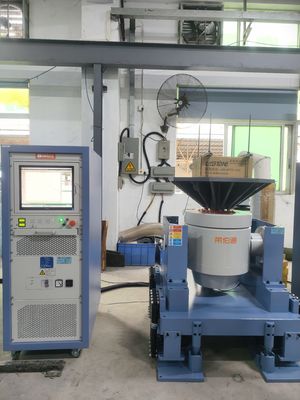

Laboratoriumtestapparatuur Dynamische shaker voor trillingsonderzoek op auto-onderdelen
Kenmerken:
- Robuust ophangsysteem en lineaire bewegingsleiding, sterk draagvermogen, goede leidingsfuncties, hoge stabiliteit
- De luchtzak heeft een hoge statische stijfheid en een lage dynamische stijfheid, een sterk draagvermogen, een perfecte prestatie bij variatie van de amplitude
- Hoog efficiënte D-klasse schakeling, 3-sigma piekstroom, zorgt voor het beste vermogenverbruik en minimaliseert harmonische vervorming
- Snelle zelfdiagnoses met veiligheidsvergrendeling, hoge veiligheid betrouwbaarheid
- Airbag schokisolatie voor trillingsplatform zonder extra fundering, perfecte reproductie van trillingsgolf en vermindering van trillingsdoorlaatbaarheid
- Voorziet in horizontale en verticale uitbreidingsplatform voor verschillende toepassingen
- Eenvoudige bediening van de regelaar
Specificaties: EV203-EV220
| Model |
EV203 |
EV206 |
EV210 |
EV220 |
| Trillingsgenerator |
VG300/40 |
VG300/50 |
VG1000/50 |
VG2000/50 |
| Frequentie ((Hz) |
2-2500 |
2-3000 |
2-3000 |
2-2500 |
| Maximale uitgaande kracht ((kg.f) |
300 |
600 |
1000 |
2000 |
| Max. verplaatsing (mmp-p) |
38 |
50 |
50 |
50 |
| Max. versnelling ((g) |
100 |
100 |
100 |
100 |
| Max. snelheid ((cm/s) |
120 |
200 |
200 |
200 |
| Hulpbelasting ((kg) |
120 |
200 |
300 |
400 |
| Massaschild ((kg) |
3 |
6 |
10 |
20 |
| Verzorgingsmateriaal Diameter ((mm) |
φ150 |
φ200 |
φ240 |
φ320 |
| Koelmethode |
Geforceerde luchtkoeling |
| Gewicht van de trillingsgenerator ((kg) |
460 |
920 |
1100 |
1600 |
| Vibratiegenerator afmeting L*W*H(MM) |
750*555*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
| Stroomversterker |
Amp3k |
Amp6k |
Amp12k |
Amp22k |
| Koelmethode |
Geforceerde luchtkoeling |
| Gewicht van de vermogenversterker ((kg) |
250 |
320 |
350 |
500 |
| Versterker van vermogen Afmeting L*W*H(MM) |
800*550*1250 |
800*550*1250 |
800*550*1520 |
800*550*1520 |
Gebruik
Verplichtingen |
3-fase AC380V ± 10% 50Hz |
| Geaggregeerde capaciteit ((KW) |
9 |
20 |
25 |
35 |
Toepasselijke normen:Voor de toepassing van deze richtlijnen moet de Commissie de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften in acht nemen.
Toepasselijke industrieën:
Automobiele onderdelen en systemen kwalificatieonderzoek
Elektronische montage, testen van computerapparatuur
Avionica en testen van militaire apparatuur
Testing van satellietcomponenten
Product- en verpakkingsonderzoek
Algemene stressscreening
Prestaties van Dynamic Shaker
De maximale versnellingsgraad van een elektromagnetische shaker wordt bepaald door de maximale stroom en de laadconditie.de verplaatsing van het bewegende onderdeel is zo beperkt dat de versnelling geen hoog niveau bereiktDe resonantiefrequentie van het bewegende element is zo ontworpen dat deze hoger is dan de bovengrens van het frequentiebereik van de shaker.
Selectie van het shakermodel
Om een geschikt trillingstestsysteem te kiezen, is het belangrijkste om de opwekkende kracht te kennen die nodig is om de trillingstest uit te voeren.De volgende gegevens moeten worden gespecificeerd::
- Frequentie (frequentiebereik)
- Maximale versnelling
- Maximale verplaatsing
- Maximale snelheid
- Gewicht en vastlegging van het monster
De bevestiging van het monster wordt geselecteerd op basis van de bovengrens van de testfrequentie en de grootte van het monster, hetzij een verticaal uitbreidingsplatform, hetzij een horizontale glijtafel.De massa van het monster is nodig om de vereiste opwekkende kracht voor de trillingstest te evalueren..
Diensten
Voorverkoopservice
1) Technische raadpleging: testmethode, laboratoriumplanning en suggesties.
2)Uitrusting selectie: selectie schema, FAQ.
3)Productonderzoekschema.
4)Customercommunicatie en voortgangsverslag.
Naverkoopservice
1)Technische opleiding: werking van de apparatuur, dagelijks onderhoud, diagnose en probleemoplossing van gemeenschappelijke storingen.
2)Geplande dienst ter plaatse: Probleemopname zo spoedig mogelijk om apparatuur en door de mens veroorzaakte gevaren te elimineren.Dit is bedoeld om te zorgen voor een langdurige en stabiele werking van de apparatuur en de levering van de nieuwste technische informatie..
3)Technische ondersteuning: speciale betaalde diensten worden aangeboden op basis van de behoeften van de klant.
Vragen:
Hoe bevestig je de hardware die je probeert aan je shaker?
Door middel van een armature, meestal aluminium of magnesium voor lichtheid gekoppeld aan stijfheid.
Hoe controleer je shakers?
Als we op zoek zijn naar resonantie in het product dat we testen, bevelen we de shaker om het product op één frequentie tegelijk te schudden, maar om die testfrequentie te variëren.om het over een frequentiebereik te vegen.Maar meer realistisch, we bevelen de shaker om willekeurig te trillen en om alle resonanties tegelijkertijd te prikkelen.
Wat zijn dat voor resonanties? Zijn ze slecht?
Hebt u ooit gemerkt dat het stuur met een vrij grote verplaatsingsamplitude beweegt, groter dan de input van de zuil?Er is een geringe kans dat in een paar jaar dat slaan van de stuurkolom zou kunnen leiden buigvermoeidheid falenAls we een auto, schip of landvoertuig schudden, zoeken we bijvoorbeeld naar delen van gedrukte bedradingsborden (PWB's) die reageren met meer beweging dan we invoeren.Dat buigen kan PWB bedrading beschadigen, kan het de aangesloten onderdelen beschadigen en het zal de gelaste verbindingen tussen de onderdelen en de PWB beschadigen.
