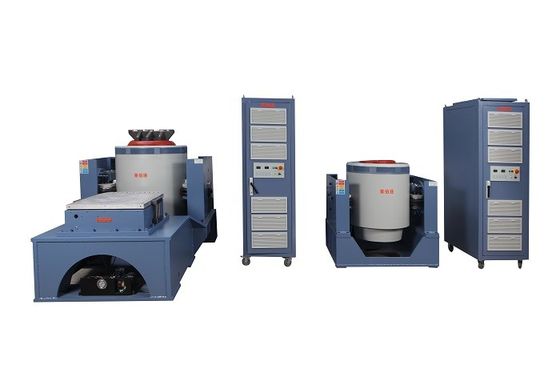

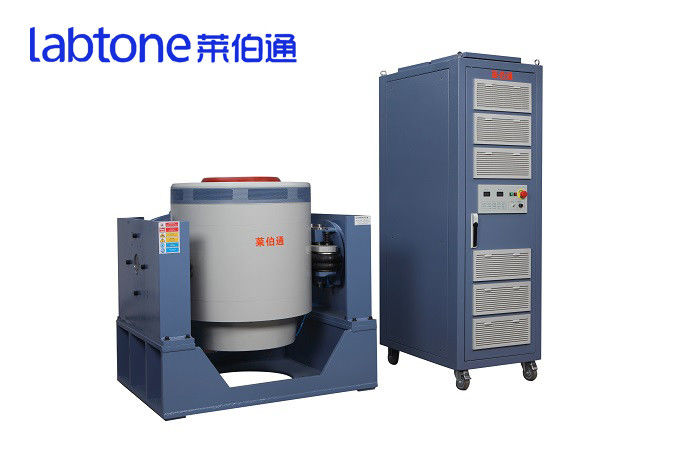

Vibratie Shaker Voldoen aan MIL STD 810G en MIL STD 202H

Hoe een trillingstestsysteem te selecteren:

Voor het uitvoeren van trillingsonderzoeken dient te worden overwogen welk type test moet worden uitgevoerd, afhankelijk van het te testen product en de benodigde informatie.soorten armaturen, parameters en breekpunten.

Het vinden van een passend systeem voor het uitvoeren van een bepaalde test op een bepaald monster omvat drie verschillende stappen:

1. Bepaal het frequentiebereik van de test en de extreme piekbewegingen (versnelling, snelheid en verplaatsing) uit de testspecificatie.of Classical Shock bijvoorbeeld) u verschillende berekeningen uit te voeren om dit te bereiken.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s center. Dit kan het gebruik van een kopvergrotingsapparaat en/of andere bevestigingsstukken vereisen.
3. Controleer of de massa van de DUT en eventuele bevestigingsstukken kleiner is dan de nominale maximale statische lading van de shaker.Controleer of de DUT (of de montage-hardware) kan worden aangesloten op de armature van de shaker of op de hoofdvergroting. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test. Vermenigvuldig de totale bewegende massa met de in stap één bepaalde versnelling om de vereiste kracht te berekenen.De door de test en de DUT vereiste pieksnelheid en -verplaatsing zijn allemaal kleiner dan de overeenkomstige prestatieniveaus van het geselecteerde shakersysteem.Als dit waar is, is de geselecteerde shaker aanvaardbaar. Zo niet, is een krachtigere shaker nodig.

Toepasselijke normen:

Voor de toepassing van deze richtlijnen moet de Commissie de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften toepassen.

Toepasselijke industrieën:

Automobiele industrie, elektronica, ruimtevaart, schepen, telecommunicatie, pto-elektronica, instrumenten, enz.

Kenmerken:

• Sterkte van het ophangingssysteem en lineaire bewegingsleiding, sterke draagkracht, goede leidingsfuncties, hoge stabiliteit.
• Perfecte prestaties op amplitude variatie.
• Hoge efficiëntie bij de omzetting van vermogen van klasse D, 3 - Sigma piekstroom, zorgen voor optimalisering van het energieverbruik en minimale harmonische vervorming.
• Een snelle zelftestdiagnostiek en ketenbescherming, hoge veiligheid en betrouwbaarheid
• De luchtgaszak isolatie demping apparaat realiseren de de trillingen tafel zonder de noodzaak van een speciale fundering.
• Verschillende toepassing op de verticale en horizontale tafels.
• Eenvoudige werking voor de controller.

Werkingsbeginsel:

Workshop:

Tag:

trillingstesttafel,

apparatuur voor laboratoriumwerkzaamheden op basis van trillingen,

apparatuur voor het testen van verpakkingen
